一、产品介绍

织物抗渗水性是防雨织物的一项极为重要的特性指标，以织物承受的静水压来表示水透过织物所遇到的阻力，本试验主要用于各种紧密的防雨织物如涂层织物等。

HX-ZW100静水压测试仪提供的织物抗渗水性测定方法符合国家标准GB4744-84纺织织物抗渗水性测定方法，静水压试验法，也符合国际标准ISO-811以及美国、西欧、日本等国标准，在国际贸易中被广泛使用。

本仪器测试装置参照ISO-811设计，主要技术参数符合该标准规定，并采用ISO-811的评定方法进行评定，可作标准仪器使用。本仪器在实际使用中受到普遍欢迎，是工厂企业，各级产品质量检测机构测试织物抗渗水性能的理想仪器。同时也是大专院校，科研单位进行产品开发，研究工作的必备测试手段。

二、产品主要参数

1．性能参数

1.1.承受水压的面积100 cm2  D=11.28cm

1.2水压高度0～500/1000/2000 cmH2O

1.3显示灵敏度±0.1％FS,响应时间≤2ms(上升到90％FS)

1.4上升速度10±0.3 cmH2O/min  (标准速率)

60±2 cmH2O/min  (标准速率)

2．物理参数

2.1.  控制器外形尺寸：320mmX300mmX120mm（长×宽X高）

2.2.  主机外形尺寸：360mmX260mmX380mm（长×宽X高）

2.3.  重量：主机≤15kg

三、技术参数
GB4744-84纺织织物抗渗水性测试方法；GB4744标准等效采用标准ISO-811；本章摘录GB4744标准中仪器部分内容

♦ 试样水平放置，且不鼓起；

♦ 织物上面或下面承受持续上升水压面积为100cm2；

♦ 试验时，夹紧装置不应漏水；

♦ 试样在夹紧装置中不会滑移；

♦ 尽量减少试样在夹紧装置边缘处产生渗水的可能性。

与试样接触的水必须是新鲜蒸馏水或去离子水。温度保持在20±2℃或27±2℃。选用哪种温度应在试验报告上注明。(用较高温度水，会得出较低的水压值，其影响的大小，因织物不同而异)

水压上升的速率应为10±0.5cmH2O/min或60±3cmH2O/min。由于两种不同速率得出的结果可能不同，故选用哪种速率应在试验报告上注明。

压力计与试验头相连接，压力计数应精确到0.5cmH2O。

四、仪器的结构和原理

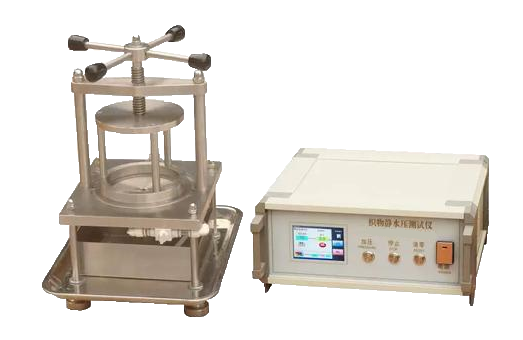

HX-ZW100静水压测试仪由试验装置和控制器二部分组成，共同完成静水压试验。

1、装置结构

试验装置提供静水压测试的条件，装置有不锈钢材料加工组成。试验装置提供一个水平放置试验的平台，平台上有一个100 cm2测试槽，测试槽外圆有橡皮O型密封圈，压力传感器安装在测试孔内。平台上方是一个固定架，能使压布三棱罩与测试槽吻合，压布环内径面积为100 cm2。压布环由旋转手柄带动可上下移动，放置和夹紧布样进行测试。平台下方是静水压供给部由存水箱、电磁泵、导管、水位检察、放水阀、校验接口等组成。

2、控制器工作原理：

HX-ZW100静水压测试仪，在进行测试时是由控制器、试验装置和被夹紧的布样，组成一个线性的压力逐步上升的自控系统，试验装置平台上的测试孔和被夹紧的布样是一个封闭的环境，在这封闭环境各处的静水压是完全相等的，布样受到的静水压通过测试孔内的压力传感器检测出来，控制器的功能是对封闭环境，根据选择的上升速率建立静水压，检测静水压，并把布样上受到的静水压显示出来。

静水压的建立：布样上受到的静水压是由泵控程序通过对电磁泵不断调节逐渐产生的。通过压力传感器反馈，以精确的时间控制电磁泵动作。使压力的提升与时间严格保持线性关系。

 华熙昕瑞为您提供全面的技术支持和完善的售后服务！ 详情咨询：0532-58930822
